Als führender Hersteller von Malzen und Backzutaten ist die STAMAG Stadlauer Malzfabrik GesmbH ein wichtiger Partner von Brauereien und Bäckereibetrieben. Deren Gläserne Backzutatenmanufaktur in Wien ermöglicht die flexible und zugleich hygienische Zusammenstellung der Backmischungen nach rund 400 Rezepturen. Das Rückgrat der im Jahr 2023 eröffneten Produktionsstätte bilden zwei fahrerlose Transportsysteme von DS Automotion. Ein frei navigierendes System mit modellprädiktiver Routenberechnung in der Produktion sorgt für höchste Flexibilität und Prozesssicherheit, ein weiteres für die rasche Verfügbarkeit gereinigter Chargenbehälter für die Zusammenstellung der nächsten Charge.
Artikel teilen
In Bäckereifilialen und im Einzelhandel erwarten und finden Konsumentinnen und Konsumenten ein vielfältiges Angebot unterschiedlicher Back- und Konditoreiwaren; abwechslungsreich, und zu jeder Tageszeit frisch. Das war nicht möglich, als Brot und Gebäck noch ausgehend vom Rohstoff frühmorgens in der Backstube in kleinen Mengen für den Tagesbedarf handwerklich hergestellt wurde. Heute erfolgt die Produktion der Gebäckstücke mit hoher Effizienz, Prozessstabilität, Hygiene und Nachverfolgbarkeit in zentralen Bäckereibetrieben. Nur Produkte, die rasch ihre Frische verlieren, durchlaufen den eigentlichen Backvorgang als letzten Prozessschritt erst in der Filiale. Nur so können Backwaren in großen Mengen zu konsumentenverträglichen Preisen in gleichbleibend hoher Qualität hergestellt und ganztägig frisch angeboten werden.
Backzutaten aus Wien
Um bei dieser Kombination von Menge und Vielfalt noch Zeit für Kreativität und die Entwicklung einer individuellen Note zu haben, nutzen Bäckereien die Vorteile hochwertiger Backzutaten. Die STAMAG Stadlauer Malzfabrik GesmbH gilt als führender österreichischer Backzutatenhersteller. Das 1884 gegründete Unternehmen mit Sitz in Wien beliefert zahlreiche mitteleuropäische Brauereien mit Malz und erzeugt verschiedene Malzderivate. Zu diesen gehörte ab 1892 Malzkaffee und ab 1916 Ovomaltine.
Mit der Erfindung des diastatischen Malzextraktes „DIAMALT“ zu Beginn des 20. Jahrhunderts gelang die Schaffung eines weltweit für die Weißbrotherstellung verwendeten Backmittels und somit der Einstieg ins Backzutatengeschäft. Ihm folgten Quellmehle wie RISOFARIN und Teigsäuerungsmittel wie PROTOSAUER, die bis heute zu den Trägerprodukten des Produktportfolios zählen. Dieses wird seit 1961 durch Konditoreizutaten ergänzt. Als Gesamtanbieter stellt STAMAG ca. 800 verschiedene Produkte für Back- und Konditoreibetriebe, aber auch für Gastronomie und Gemeinschaftsverpflegung, her.
Backmischungen aus der gläsernen Manufaktur
STAMAG ist Teil des deutschen Familienunternehmens IREKS GmbH. Gemäß dem Slogan „guter Tradition verpflichtet, echtem Fortschritt zugewandt“ reinvestiert das Unternehmen seine Gewinne laufend in die Ökologisierung, Erneuerung und Erweiterung seiner Anlagen. Dazu gehört auch die im Jahr 2023 eröffnete Gläserne Backzutatenmanufaktur. Sie ermöglicht die besonders flexible Herstellung von Backzutaten.
Diese mischt STAMAG nach rund 400 Rezepturen aus vorwiegend trockenen und rieselfähigen Zutaten. Nicht zuletzt wegen einer breiten und dynamisch wachsenden Palette an glutenfreien Trendprodukten erfolgt die Produktion nicht auf fix installierten Mischstraßen im Batch-Verfahren, das während des Prozesses wenig Flexibilität bietet.
Flexibilität und Hygiene durch Mobile Robotik
Beim Mutterunternehmen IREKS in Kulmbach (Bayern) ermöglicht bereits seit 1998 ein fahrerloses Transportsystem (FTS) von DS AUTOMOTION flexible entzerrte Prozesse für die Backzutatenherstellung. Dessen mobile Roboter befördern die Behälter in der jeweils korrekten Reihenfolge zu mehr als 220 Entnahmestellen, wo die Zutaten per Schwerkraft direkt aus den Silos in die Behälter gelangen und anschließend weiter zur Mischstation. So erfolgt die gesamte Herstellung jeder Produktcharge von der Dosierung der einzelnen Komponenten über das Mischen bis zur Abgabe an die Absackanlage innerhalb eines Behälters.
„Mit diesem System lassen sich neue oder veränderte Rezepturen rasch und einfach durch Programmieren einer neuen Route realisieren“, sagt Gerhard Gregor Podertschnig, Leitung Backzutatenfertigung bei STAMAG. „Außerdem erfolgt die Routenplanung automatisiert auf Basis der Auftragsdaten aus dem MES-System und unter Berücksichtigung der unterschiedlich langen Beladedauer der einzelnen Zutaten.“ Es war daher naheliegend, beim Bau der gläsernen Backzutatenmanufaktur auf ein ähnliches System desselben Herstellers zu setzen.
Auch wenn das Grundprinzip aus Kulmbach übernommen wurde, ist die Anlage in Wien keine Kopie. Im Zuge des Neubaus der mehrstöckigen Backzutatenmanufaktur entstand ein eigenständiges, komplexes System, bei dem mehrere Teilsysteme ineinander greifen. Über drei Stockwerke erstreckt sich das Hochregallager für bis zu 130 Chargencontainer aus Edelstahl mit 1,5 Tonnen Fassungsvermögen. Auf der Ebene 0 erfolgen in diesen das Dosieren und Mischen der Zutaten. Auf Ebene 2 werden die entleerten Behälter entleert und gründlich gereinigt bevor sie erneut in das Hochregallager gelangen.
Produktion auf Ebene 0

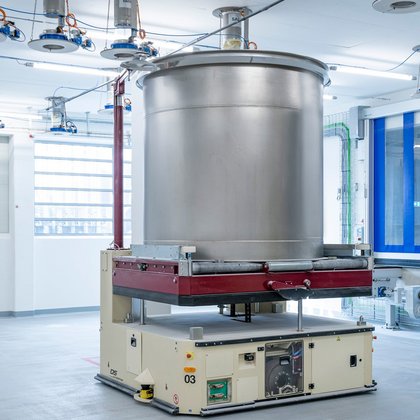

Die leeren Behälter aus dem Hochregallager werden auf Ebene 0 über mehrere Kettenförderer an drei FTF übergeben. Dazu kommuniziert der Flottenmanager per OPC UA mit der Förderanlage. Eingesetzt werden aufgabenspezifisch entwickelte mobile Roboter von DS AUTOMOTION mit einem höhenverstellbaren Rollenförderer, einer digitalen Wiegezelle und einem Mechanismus für das Öffnen und Schließen des Containerdeckels.
Diese fahren frei navigierend mittels Koppelnavigation mit Magnetpunkten die Entnahmestellen an der Decke an. Dort nehmen sie den Deckel des Behälters ab und heben diesen an, sodass er am Entnahmepunkt staubdicht andockt. Der Flottenmanager meldet an den Steuerungsrechner der Dosieranlage die Bereitschaft zum Dosieren und das Erreichen des erwarteten Komponentengewichtes.
Die Fahrzeuge sind mit einer eigenen Visualisierung samt Anzeige der integrierten Verwiegung ausgerüstet und am Leitstand erfolgt in einem grafischen Systemlayout eine Anzeige der tatsächlichen Fahrzeugpositionen und -zustände in Echtzeit. Diese Visualisierung ist web-basiert aufgebaut und kann daher auch auf anderen Rechnern oder Handgeräten angezeigt werden.
Optimale Navigation im Schachbrettmuster
Ihr Differenzialantrieb ermöglicht den mobilen Robotern, auf der Stelle zu drehen und sich wie der Turm auf einem Schachbrett zu bewegen. Die Aufladung ihrer Dünnplatten-Reinblei-Batterien (Thin Plate Pure Lead; TPPL) erfolgt beim Verweilen an den Handdosierpositionen mittels seitlich angebrachter Kontakte. Anhand der Auftragsdaten aus dem MES-System und bekannter Parameter wie dem mit 5 bis 40 Minuten stark unterschiedlichen Zeitbedarf für die einzelnen Dosiervorgänge und deren Reihenfolge errechnet das Leitsystem ein Modell der zukünftigen Fahrzeugpositionen
Aufgrund häufiger Anpassungen der Rezepturen muss dieses Modell und damit die Routenplanung ständig aktualisiert werden. So lassen sich Staus vermeiden oder umfahren und die FTF lassen sich bei ungeplanter Belegung eines Dosierpunktes zu einem anderen umleiten. Abschließend übergeben die FTF die gefüllten Behälter an eine von zwei Mischstationen, von wo sie durch ortsfest installierte Förderanlagen zur Absackanlage gelangen.
Behälterreinigung auf Ebene 2
Anschließend bringt das Regalbediengerät des Hochregallagers die Chargenbehälter zur Ebene 2, wo sie von mobilen Robotern abgeholt werden. Diese unterfahren dabei die Behälter, heben sie an und bringen sie zu einem von vier Entleerungsplätzen. Nach der Entleerung der Restmengen erfolgt der Transport durch dieselben FTF zur Trockenreinigung und abschließend zurück zum Hochregallager.
Die ebenfalls kundenspezifischen Fahrzeuge unterscheiden sich von denen auf Ebene 0. Sie sind mit einem Dreipunkt-Fahrwerk und mit einem Hubtisch zum direkten Unterfahren der Container ausgeführt. Sie haben eine Tragfähigkeit von max. 2.500 kg und befördern sowohl leere als auch volle Container. Wie die Fahrzeuge auf Ebene 0 sind auch sie mit TPPL-Batterien ausgestattet, die in Pausen über Kontakte nachgeladen werden. Die Inhalte der direkt am Fahrzeug angebrachten Visualisierung lassen sich auch auf das Terminal oder ein Smartphone übertragen. Das ermöglicht standortunabhängige Eingriffe.
Trotz Änderung reibungslose Implementierung
Während der Implementierungsphase kam es noch zu baulichen Veränderungen. Diese betrafen auch die Anordnung der Komponentensilos und hatten deshalb Auswirkungen auf die zu hinterlegenden Fahrkurse. Zudem machte das Zusammenspiel mit den zahlreichen Fördertechnik-Einrichtungen und den Schnelllauftoren von verschiedenen Herstellern die Bedienung einer großen Anzahl an externen Schnittstellen erforderlich.
Dennoch gelang die Implementierung der FTS-Anlage innerhalb des angepeilten Zeitrahmens. Seitdem läuft der Betrieb der komplexen Anlage problemlos. Dennoch findet es Gerhard Gregor Podertschnig beruhigend, bei Bedarf auf den direkten, kompetenten Support durch DS AUTOMOTION zurückgreifen zu können. „Die mittels zweier FTS-Anlagen von DS AUTOMOTION realisierte Gläserne Backzutatenmanufaktur hilft uns mit Effizienz- und Flexibilitätsvorteilen, unsere führende Marktstellung abzusichern“, sagt der STAMAG-Produktionsleiter abschließend.
