Fahrerlos gegen den Klimawandel

Amadeus Grip Imagefoto | DS AUTOMOTION

In ihrem Werk in Pinkafeld erzeugt die Austrotherm GmbH energiesparende Dämmstoffe. Der innerbetriebliche Transport und die Zwischenlagerung der rund 5 m3 großen Styroporblöcke als Vorprodukt haben entscheidenden Einfluss auf die Produktionskapazität auf der gegebenen Fläche. Ein fahrerloses Transportsystem von DS AUTOMOTION mit vier fahrerlosen Hochhub-Staplern AMADEUS Grip übernahm den Transport sowie die Ein- und Auslagerung der Blöcke. Damit konnte Austrotherm die internen Abläufe optimieren, die Prozesssicherheit verbessern und Kapazitätsreserven mobilisieren sowie die ehemaligen Transportarbeiter für anspruchsvollere Aufgaben freispielen.

Dämmstoff-Handling bei Austrotherm mit FTS von DS AUTOMOTION

Die Erderwärmung ist eine der größten Gefahren für unsere Zivilisation und sie schreitet immer rascher voran. Um sie entsprechend der Ziele des Pariser Klimaabkommens zu begrenzen und die Treibhausgasemissionen um die vereinbarten 55 % gegenüber 1990 zu reduzieren, braucht es viele Anstrengungen.

Dämmstoffe für gutes Klima

Einen wertvollen Beitrag zum Klimaschutz kann eine gute Wärmedämmung der Fundamente, Dächer und Fassaden von Gebäuden leisten. Sie verhindert das Verpuffen von Heizungswärme im Winter und das Eindringen großer Wärmemengen im Sommer. So reduziert sie entscheidend den Energiebedarf für Heizung und Kühlung und damit den Ausstoß klimaschädlicher Emissionen.
Seit über 60 Jahren erzeugt die Austrotherm GmbH als einer der führenden europäischen Hersteller energiesparende Dämmstoffe aus expandiertem Polystyrol (EPS; Styropor) und extrudiertem Polystyrolschaum (XPS). Das österreichische Familienunternehmen wurde 1953 von Oswald Nowotny gegründet, der als erster Österreicher Styropor produzierte.

Heute erzeugt die Austrotherm-Gruppe als Teil der Schmid-Industrie-Holding mit rund 1.100 Mitarbeitern an 23 Produktionsstandorten in 11 Ländern Produkte für die Energiesparende Wärmedämmung vom Keller bis zum Dach und erzielte damit 2019 einen Umsatz von 351 Millionen Euro.

Im burgenländischen Pinkafeld produziert Austrotherm vor allem EPS-Platten. In einer knapp 5.000 m2 großen Halle entstehen dazu im Dreischichtbetrieb an drei Stellen zunächst Blöcke mit 4080 mm Höhe, 1040 mm Länge und max. 1.290 mm Breite. Diese müssen einige Tage lang reifen (trocknen), ehe sie in einer von drei Schneidstraßen zu Platten zerteilt und in Form von Plattenstapeln verpackt werden. Ein Teil der Blöcke wird nach der Reifezeit in einer Blockpresse verdichtet.

Grenzen der Intralogistik

Bis vor kurzem gelangten die rund 5 m3 großen und 50 bis 150 kg schweren Styroporblöcke per Handhubwagen einzeln von den Blockformern zu den über 1.000 Block-Lagerplätzen und von dort zu den Schneidstraßen. In derselben Art erfolgte auch die Ver- und Entsorgung der Blockpresse. „Im Dreischichtbetrieb sind rund um die Uhr, auch am Wochenende, pro Stunde bis zu 90 Blöcke zu transportieren“, erläutert Dr. Heimo Pascher, Technischer Geschäftsführer Österreich bei Austrotherm. „Dabei ist das Einhalten der erforderlichen Trocknungszeit zu beachten.“

Wie die Bautätigkeit, bei der die Dämmplatten Verwendung finden, weist das Aufkommen eine hohe Saisonalität auf und ist zudem sehr wetterabhängig.

Nicht zuletzt deshalb war es schwierig, Mitarbeiter für diese einerseits verantwortungsvolle, andererseits aber körperlich anstrengende und recht eintönige Arbeit zu begeistern.

Zudem konnte die innerbetriebliche Transportkapazität wegen der begrenzten Gangflächen nicht beliebig erweitert werden. Auch die Lagerverwaltung mittels händisch geführter Listen war mit einem hohen Aufwand verbunden und behinderte die Optimierung der Produktionsplanung. Deshalb schlug Fraunhofer Austria Research als Kooperationspartner von Austrotherm für Logistik- und Produktionsmanagement vor, Transport und Lagerverwaltung der Schaumstoffblöcke zu automatisieren.

Slider überspringen

DS AUTOMOTION bot ein System an, das bei geringen Anschaffungskosten einen sehr wirtschaftlichen Betrieb gewährleistet, da es für die geforderte Anzahl an Transporten mit nur vier Fahrzeugen auskommt.

Austrotherm_Heimo_Pascher

Heimo Pascher

Technischer Geschäftsführer Österreich bei Austrotherm

Zum Beginn des Sliders springen

FTS-Lösungsweg mit Hürden

Gelöst werden sollte die Aufgabe mit einem fahrerlosen Transportsystem (FTS) mit frei navigierenden Fahrzeugen. Dessen Leisteuersoftware sollte die erforderliche Reifezeit der Blöcke berücksichtigen und so auch das Ein- und Auslagern optimieren. Fraunhofer übernahm auch die Auswahl des Technologiepartners für die FTS-Anlage. Die Experten nahmen ursprünglich 13 Anbieter unter die Lupe.

Davon schafften es nur drei in die engere Auswahl. Das lag einerseits an der hohen Komplexität der Aufgabe, andererseits war auch die Wahl des Navigationsverfahrens eingeschränkt. „Aus Platzgründen müssen die über vier Meter hohen EPS-Blöcke in der nur 4,30 m hohen Halle stehend transportiert und gelagert werden“, erläutert Heimo Pascher. „Das verhindert das Anbringen von Reflektoren mit guter Sichtbarkeit, sodass z. B. die bei ähnlichen Transportaufgaben gebräuchliche Lasernavigation ausscheidet.“

Die beengten Platzverhältnisse in der Halle stellten eine weitere Herausforderung dar. Zwischen den Blockformeinrichtungen, den Schneidstraßen und der Blockpresse sind mehr als 1.000 Stellplätze für die lagernden Styroporblöcke in mehreren Gruppen angeordnet. Um nach dem FIFO-Prinzip (first in – first out) die am längsten gereiften Blöcke zuerst abholen zu können, muss der Zu- und Abtransport der Blöcke zu jeder Gruppe auf zwei Seiten möglich sein.

Das lässt nur begrenzt Platz für die Manipulationsflächen und Transportwege. Im Navigationsbereich der frei navigierenden Fahrzeuge befindet sich daher ein einspuriger Gang, der nur abwechselnd in unterschiedlicher Richtung befahren werden kann. Zudem wird ein Abschnitt auch von bemannten Staplern befahren. Dazu kommt, dass die Transportwege an mehreren Stellen Brandschutztore durchqueren.

Paarweise optimierter Blocktransport

Die Entscheidung von Fraunhofer und Austrotherm fiel zugunsten von DS AUTOMOTION. Dafür sprachen neben der geografischen und kulturellen Nähe des österreichischen Herstellers mit Sitz in Linz mehrere Gründe: „Das Unternehmen kann auf mehr als 35 Jahre Erfahrung bei Entwicklung und Herstellung von FTS verweisen und hat als einziger Anbieter auch bereits Systeme für den Transport von Hartschaumblöcken realisiert“, erklärt Heimo Pascher. „Zudem bot DS AUTOMOTION ein System an, das bei geringen Anschaffungskosten einen sehr wirtschaftlichen Betrieb gewährleistet, da es für die geforderte Anzahl Transporte mit nur vier Fahrzeugen auskommt.“

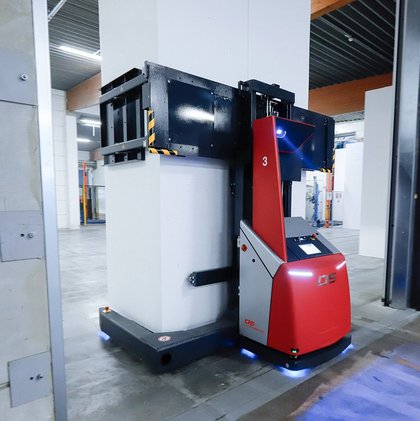

Bei diesen handelt es sich um AMADEUS Grip, eine Variante des vollständig im Haus entwickelten fahrerlosen Hochhub-Stapler AMADEUS mit einem Klammer-Hubgerüst.

Damit ergreift das fahrerlose Transportfahrzeug (FTF) jeweils zwei Blöcke, um sie paarweise zu transportieren. Gemeinsam mit dem Doppelspiel zur Vermeidung von Leerfahrten und der vorausschauenden Optimierung der Fahrten durch den Gegenverkehrsbereich verleiht das dem System die erforderliche hohe Transportkapazität.

„Wegen der größeren Breite beim Transport von je zwei Blöcken nebeneinander musste die Anzahl der Block-Stellplätze zugunsten der Verkehrsflächen reduziert werden“, sagt Ing. Christian Pöstinger, Projektleiter bei DS AUTOMOTION. „Dank der Lager- und Transportoptimierung auf Grundlage des Fraunhofer-Konzeptes und der im FTS-Leitsystem DS NAVIOS hinterlegten Einlagerungsplanes konnten wir diesen Verlust jedoch mehr als ausgleichen.“

Schnell, sicher und präzise

Einen weiteren Beitrag zur Wegeoptimierung leistet das Ladekonzept der AMADEUS Grip. Liegt kein Fahrauftrag vor oder erreicht der Ladestand einen unteren Grenzwert, fährt das FTF selbsttätig seine Blei-Gel-Akkus aufladen. Die vier Ladestationen sind den einzelnen FTF fix zugeordnet und in der Halle verteilt, sodass bei Vorliegen eines neuen Fahrauftrages keine weite Anfahrt erforderlich ist.

Der Personensicherheit dienen vor allem integrierte Sicherheits-Laserscanner. „Die Last muss für den Transport hoch genug angehoben werden, damit die Sicherheitsscanner ein ungehindertes Sichtfeld haben“, erklärt Christian Pöstinger.

„Angesichts 4080 mm hoher Blöcke und nur 4.300 mm Durchfahrtshöhe war das nur knapp zu schaffen.“

Zur Überprüfung des Fahrkurses nutzen die mit maximal 1,2 m/s fahrenden AMADEUS Grip im neuen Betonboden der Halle eingelassene Magnete. Die freie Navigation mit punktueller Referenzierung nutzen die FTF auch zur Positionierung für die Lastübernahme und -übergabe an den Rollenbahnen der Blockformer und Schneidestationen sowie der Presse.

Alle Sonderfälle berücksichtigt

Gelegentlich anfallende Einzelblöcke müssen im Zusammenspiel von FTF und Förderanlage vollautomatisch vereinzelt werden. Zudem folgt ihre Abstellung im Reifelager nicht der üblichen Logik, da sie sonst die paarweise Entnahme dahinterstehender Blöcke behindern würden. „Es spricht für die Lösungskompetenz von DS AUTOMOTION, dass auch Sonderfälle wie dieser denselben hohen Automatisierungsgrad aufweisen wie der Standardfall“, freut sich Heimo Pascher.

Eine wesentliche Rolle spielte dabei die IT-Abteilung von Austrotherm. Sie setzte nicht nur die für den reibungsfreien FTS-Betrieb erforderliche ausfalls- und katastrophensichere Server-Infrastruktur auf und sorgte für die richtige Platzierung der WLAN-Repeater.

Ihre Mitarbeiter schufen in enger Abstimmung mit DS AUTOMOTION die Schnittstellenprogramme, über die Maschinen und Übergabestationen mit DS NAVIOS und den FTF kommunizieren. Und sie installierten Monitore für die Visualisierung des FTF-Verkehrs an den Maschinen sowie auf einer mobilen Einheit.

„Der Einsatz des FTS von DS AUTOMOTION für die interne EPS-Blocklogistik ist ein wesentlicher Schritt in Richtung Industrie 4.0“, sagt Richard Irsigler, IT-Leiter bei Austrotherm. „Damit es seine Stärken maximal ausspielen kann, ist eine tiefe Integration in die Unternehmens-IT erforderlich.“

Problemarme Inbetriebnahme

Einige Wochen nach einem kurzen Probebetrieb erfolgte die Inbetriebsetzung der Anlage ohne die angesichts der hohen Komplexität und der zahlreichen Sonderfälle zu erwartenden Schwierigkeiten.

„Dank der Kompetenz und Erfahrung der FTS-Experten sowie der hervorragenden Zusammenarbeit mit Fraunhofer und unserer IT-Abteilung war die Anlage sehr schnell voll produktiv“, berichtet Heimo Pascher.

„Die unermüdlichen AMADEUS Grip sind nicht mehr aus der Halle wegzudenken und die früheren Transportarbeiter erledigen heute anspruchsvollere, interessantere Aufgaben im Werk.“

Dementsprechend ist die Automatisierung der Vorprodukte-Intralogistik an weiteren Austrotherm-Standorten mit FTS von DS AUTOMOTION bereits fix geplant.
